保温管托

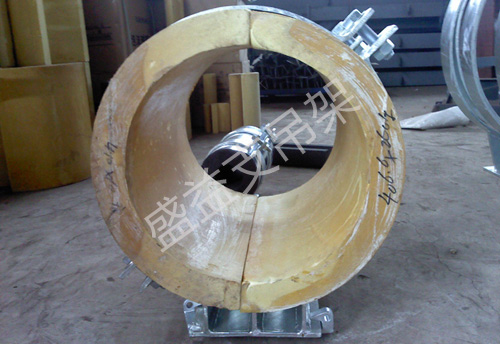

保温管托采用独特结构将管架部位与环境温度隔绝开来，大大地降低了管架热损，从而解决了石油、化工企业长输高、中、低压蒸汽管线温降过大而影响生产的问题，得到了广大用户的认可。
SYBW系列高效隔热支吊架是我公司与高校、科研设计院所等机构联合组织专业技术力量， 结合石化企业热力管道设计、施工、安装、运行中的实际问题，消化吸收国内外有关技术，应用传热基本理论，通过仿真试验，选用合适的材料，开发出的高科技产品。对于热力管网复杂的 受力工况，能满足抗压、抗扭、抗弯、抗剪强度的需要。其合理的结构使支吊架与管道整体保温 融为一体，从根本上消除“热桥”。支吊架整体导热系数达到国内外隔热管托制作标准水平，最大值不超过0.15 W/mK。多年实际使用证明该支吊架达到设计要求，蒸汽管道热损明显降低，管系“末端”蒸汽品质有效提高，对解决石油化工、冶金、电力企业髙、中压蒸汽长距离管道 输送的温降问题起到了至关重要的作用，满足了用户要求。
此外，为减少管托与管架之间的摩擦力，在管托底部设有结构新颖的改性聚四氟乙烯一不锈钢摩擦副，解决了在管托热位 移过程中因腐蚀、锈斑带来摩擦推力增大而对管系安全产生不良影响的问题，在石化、冶金、电力行业得到广泛应用。
滑动管托）
滑动管托采用新型复合聚四氟乙烯滑片和镜面不锈钢材料的摩擦副，使底座摩擦力大大降低，确保管线的安全运行。
高效隔热管托
1、简介：
集中供热可以降低能耗，产生巨大的环保效益。随着集中供热范围的扩大，尤其是在蒸汽供热系统中，蒸汽输送管线越来越长，对压降、温降要求也越来越高。有资料记载，近年来已建高压蒸汽(P10.0 MPa，t540°C)输送管道已长达3公里，中压蒸汽(P4. 0 MPa, t450°C)输送管道长度已达6公里。 实践证明，蒸汽长距离管道输送，压降问题较易解决，而温降问题不易解决，导致高、中压 蒸汽送到用户时温度满足不了要求，要么进装置前需再过热，要么所带汽轮机降参数运行，给装置安全、经济生产带来隐患。 随着各种新型保温材料的开发，保温结构的合理设计，管道的保温已达到一定水平。作为管道主要支撑件的管道支吊架，一般采用传统结构，且没有绝热措施。经测试，管道支吊架热损失要占管道总热损15%，加上管道支吊架引起保温材料不连续而形成的热桥，其总热损失高达近20%。 近年来，国内外非常重视对隔热支吊架的研究、开发。日本的“昭和株式会社”、美国的 “PIPE STIELDS”公司、德国的慕尼黑绝热研究所、BERNECKER和WILLICH公司均在隔热支吊架研究方面取得了一定的成果。
2、产品介绍：
SYBW系列高效隔热支吊架是我公司与高校、科研设计院所等机构联合组织专业技术力量， 结合石化企业热力管道设计、施工、安装、运行中的实际问题，消化吸收国内外有关技术，应用传热基本理论，通过仿真试验，选用合适的材料，开发出的高科技产品。对于热力管网复杂的 受力工况，能满足抗压、抗扭、抗弯、抗剪强度的需要。其合理的结构使支吊架与管道整体保温 融为一体，从根本上消除“热桥”。支吊架整体导热系数达到国内外隔热管托制作先进水平，最大值不超过0.15 W/mK。多年实际使用证明该支吊架达到设计要求，蒸汽管道热损明显降低，管系“末端”蒸汽品质有效提高，对解决石油化工、冶金、电力企业髙、中压蒸汽长距离管道 输送的温降问题起到了至关重要的作用，满足了用户要求。此外，为减少管托与管架之间的摩擦力，在管托底部设有结构新颖的改性聚四氟乙烯一不锈钢摩擦副，有效地解决了在管托热位 移过程中因腐蚀、锈斑带来摩擦推力增大而对管系安全产生不良影响的问题，深受设计部门、厂矿企业欢迎，在石化、冶金、电力行业广泛应用。
3、适用范围
本产品适用于温度≤540°C的蒸汽及其它介质的输送管道。
对输送介质温度540°C〜1000°C的管道，本公司可根据具体参数特殊设计、制造，满足用 户需要。
本产品的底板长度、抗压、抗折强度按一般管道跨距设计，工程选用时可按用户实际使用条件进行复核和调整。
4、型号说明：产品型号由六部分组成：
1）、支吊架代号：高效隔热支吊架SYBW
2）、支吊架形式：滑动管托 H、 固定管托 G、 径向限位管托 JX、 轴向限位管托 ZX、 刚性吊架 D
3）、适用温度范围：t≤540°C A、 t≤450°C B T=80、 t≤350°C C T=50
4）、摩擦副结构： 四氟摩擦副 F、 其它不标记
5）、管道公称直径:管道公称直径数值，单位mm
6）、管托底板长度或吊架长度： 底板长度： 300mm 、 不标记； 其 余: 底板长度L值、 单位mm； 吊架长度: 吊架长度L值 、 单位mm
例：
(1)选用设计温度540°C、DN300高效隔热带四氟摩擦副滑动管托、管托底板长 300mm,型号为:SYBWHAF - 300。
(2)选用设计温度350°C、DN400径向限位高效隔热管托、管托底板长400mm，型号为:SYBWJXC-400-400。
(3)选用设计温度350°C、DN400轴向限位高效隔热管托、卡腿间距300mm，型号为： SYBWZXC - 400 -300 。
(4)选用设计温度450°C、DN150高效隔热吊架，吊架长度为800，型号为：SYBWDB- 150-800。
5、订货须知
5.1用户订货时请填写高效隔热支吊架订货条件表(见附表），我公司依据该订货表生产供货。
5.2根据用户要求，我公司可派技术人员现场指导安装、施工。
5.3根据用户的特殊需要，我公司可以设计、加工其它规格的高效隔热支吊架。
保温管托采用独特结构将管架部位与环境温度隔绝开来，大大地降低了管架热损，从而解决了石油、化工企业长输高、中、低压蒸汽管线温降过大而影响生产的问题，得到了广大用户的认可。
SYBW系列高效隔热支吊架是我公司与高校、科研设计院所等机构联合组织专业技术力量， 结合石化企业热力管道设计、施工、安装、运行中的实际问题，消化吸收国内外有关技术，应用传热基本理论，通过仿真试验，选用合适的材料，开发出的高科技产品。对于热力管网复杂的 受力工况，能满足抗压、抗扭、抗弯、抗剪强度的需要。其合理的结构使支吊架与管道整体保温 融为一体，从根本上消除“热桥”。支吊架整体导热系数达到国内外隔热管托制作标准水平，最大值不超过0.15 W/mK。多年实际使用证明该支吊架达到设计要求，蒸汽管道热损明显降低，管系“末端”蒸汽品质有效提高，对解决石油化工、冶金、电力企业髙、中压蒸汽长距离管道 输送的温降问题起到了至关重要的作用，满足了用户要求。
此外，为减少管托与管架之间的摩擦力，在管托底部设有结构新颖的改性聚四氟乙烯一不锈钢摩擦副，解决了在管托热位 移过程中因腐蚀、锈斑带来摩擦推力增大而对管系安全产生不良影响的问题，在石化、冶金、电力行业得到广泛应用。
滑动管托）
滑动管托采用新型复合聚四氟乙烯滑片和镜面不锈钢材料的摩擦副，使底座摩擦力大大降低，确保管线的安全运行。
高效隔热管托
1、简介：
集中供热可以降低能耗，产生巨大的环保效益。随着集中供热范围的扩大，尤其是在蒸汽供热系统中，蒸汽输送管线越来越长，对压降、温降要求也越来越高。有资料记载，近年来已建高压蒸汽(P10.0 MPa，t540°C)输送管道已长达3公里，中压蒸汽(P4. 0 MPa, t450°C)输送管道长度已达6公里。 实践证明，蒸汽长距离管道输送，压降问题较易解决，而温降问题不易解决，导致高、中压 蒸汽送到用户时温度满足不了要求，要么进装置前需再过热，要么所带汽轮机降参数运行，给装置安全、经济生产带来隐患。 随着各种新型保温材料的开发，保温结构的合理设计，管道的保温已达到一定水平。作为管道主要支撑件的管道支吊架，一般采用传统结构，且没有绝热措施。经测试，管道支吊架热损失要占管道总热损15%，加上管道支吊架引起保温材料不连续而形成的热桥，其总热损失高达近20%。 近年来，国内外非常重视对隔热支吊架的研究、开发。日本的“昭和株式会社”、美国的 “PIPE STIELDS”公司、德国的慕尼黑绝热研究所、BERNECKER和WILLICH公司均在隔热支吊架研究方面取得了一定的成果。
2、产品介绍：
SYBW系列高效隔热支吊架是我公司与高校、科研设计院所等机构联合组织专业技术力量， 结合石化企业热力管道设计、施工、安装、运行中的实际问题，消化吸收国内外有关技术，应用传热基本理论，通过仿真试验，选用合适的材料，开发出的高科技产品。对于热力管网复杂的 受力工况，能满足抗压、抗扭、抗弯、抗剪强度的需要。其合理的结构使支吊架与管道整体保温 融为一体，从根本上消除“热桥”。支吊架整体导热系数达到国内外隔热管托制作先进水平，最大值不超过0.15 W/mK。多年实际使用证明该支吊架达到设计要求，蒸汽管道热损明显降低，管系“末端”蒸汽品质有效提高，对解决石油化工、冶金、电力企业髙、中压蒸汽长距离管道 输送的温降问题起到了至关重要的作用，满足了用户要求。此外，为减少管托与管架之间的摩擦力，在管托底部设有结构新颖的改性聚四氟乙烯一不锈钢摩擦副，有效地解决了在管托热位 移过程中因腐蚀、锈斑带来摩擦推力增大而对管系安全产生不良影响的问题，深受设计部门、厂矿企业欢迎，在石化、冶金、电力行业广泛应用。
3、适用范围
本产品适用于温度≤540°C的蒸汽及其它介质的输送管道。
对输送介质温度540°C〜1000°C的管道，本公司可根据具体参数特殊设计、制造，满足用 户需要。
本产品的底板长度、抗压、抗折强度按一般管道跨距设计，工程选用时可按用户实际使用条件进行复核和调整。
4、型号说明：产品型号由六部分组成：
1）、支吊架代号：高效隔热支吊架SYBW
2）、支吊架形式：滑动管托 H、 固定管托 G、 径向限位管托 JX、 轴向限位管托 ZX、 刚性吊架 D
3）、适用温度范围：t≤540°C A、 t≤450°C B T=80、 t≤350°C C T=50
4）、摩擦副结构： 四氟摩擦副 F、 其它不标记
5）、管道公称直径:管道公称直径数值，单位mm
6）、管托底板长度或吊架长度： 底板长度： 300mm 、 不标记； 其 余: 底板长度L值、 单位mm； 吊架长度: 吊架长度L值 、 单位mm
例：
(1)选用设计温度540°C、DN300高效隔热带四氟摩擦副滑动管托、管托底板长 300mm,型号为:SYBWHAF - 300。
(2)选用设计温度350°C、DN400径向限位高效隔热管托、管托底板长400mm，型号为:SYBWJXC-400-400。
(3)选用设计温度350°C、DN400轴向限位高效隔热管托、卡腿间距300mm，型号为： SYBWZXC - 400 -300 。
(4)选用设计温度450°C、DN150高效隔热吊架，吊架长度为800，型号为：SYBWDB- 150-800。
5、订货须知
5.1用户订货时请填写高效隔热支吊架订货条件表(见附表），我公司依据该订货表生产供货。
5.2根据用户要求，我公司可派技术人员现场指导安装、施工。
5.3根据用户的特殊需要，我公司可以设计、加工其它规格的高效隔热支吊架。
